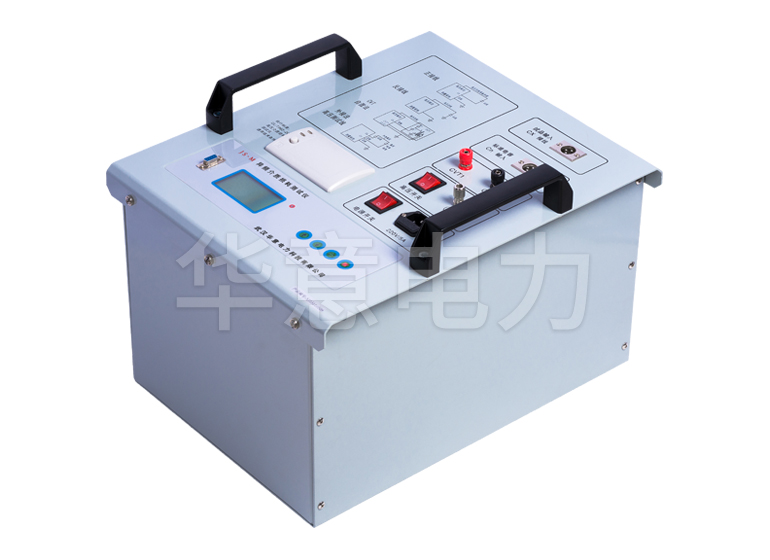

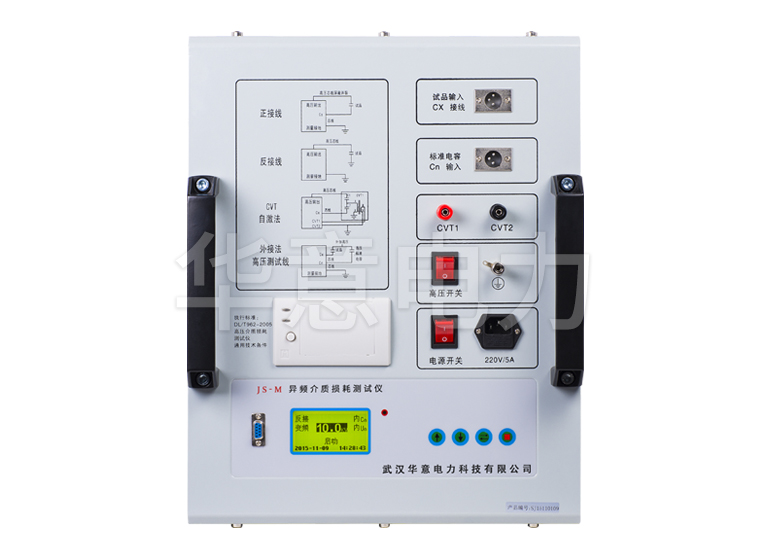

JS-M 異頻介質損耗測試儀

介損測量是絕緣試驗中很基本的方法，可以有效地發現電器設備絕緣的整體受潮劣化變質，以及局部缺陷等。在電工制造、電氣設備安裝、交接和預防性試驗中都廣泛應用，適用于受潮劣化變質，局部缺陷，電工制造、設備安裝、交接和預防性試驗。

參考標準：DL/T962-2005

說明書檢測報告

采用了變頻技術、消除強電場干擾、保證準確測量
自動頻率變換、模/數轉換
采用ivddv技術，實現CVT測試功能、高電壓介損等功能

注：購買本產品的用戶可享受免費技術指導、一年質保、終生維護

咨詢熱線：400-060-1718 在線咨價

在線詢價

產品簡介
技術參數
特點優勢
產品圖集
產品推薦

介損測量是絕緣試驗中很基本的方法，可以有效地發現電器設備絕緣的整體受潮劣化變質，以及局部缺陷等。在電工制造、電氣設備安裝、交接和預防性試驗中都廣泛應用。變壓器、互感器、電抗器、電容器以及套管、避雷器等介損的測量是衡量其絕緣性能的最基本方法。HTJS-M異頻介質損耗測試儀突破了傳統的電橋測量方式，采用變頻電源技術，利用單片機、和現代化電子技術進行自動頻率變換、模/數轉換和數據運算;達到抗干擾能力強、測試速度快、精度高、全自動數字化、操作簡便;電源采用大功率開關電源，輸出45Hz和55Hz純正弦波，自動加壓，可提供最高10千伏的電壓;自動濾除50Hz干擾，適用于變電站等電磁干擾大的現場測試。廣泛適用于電力行業中變壓器、互感器、套管、電容器、避雷器等設備的介損測量。

產品別稱：介損測試儀、抗干擾介損測試儀、全自動介損測試儀、異頻介損測試儀、異頻介質損耗測試儀、抗干擾介質損耗測試儀、全自動介質損耗測試儀。

JS-M 異頻介質損耗測試儀技術參數 Technical Parameter

準確度	Cx	±（讀數×1%+1pF）
	tgδ	±（讀數×1%+0.00040）
抗干擾指標	變頻抗干擾，在200%干擾下仍能達到上述準確度
電容量范圍	內施高壓	3pF～60000pF/10kV、60pF～1μF/0.5kV
	外施高壓	3pF～1.5μF/10kV、60pF～30μF/0.5kV
	分辨率	最高0.001pF、4位有效數字
tgδ范圍	不限，分辨率0.001%，電容、電感、電阻三種試品自動識別
試驗電流范圍	10μA～1A
功率	2kVA
內施高壓	設定電壓范圍	0.5～10kV
	最大輸出電流	200mA
	升降壓方式	連續平滑調節
	試驗頻率：45、50、55、60、65Hz單頻45/55Hz、55/65Hz、47.5/52.5Hz自動雙變頻
	頻率精度	±0.01Hz
外施高壓	正接線時最大試驗電流1A，工頻或變頻40-70Hz
	反接線時最大試驗電流10kV/1A，工頻或變頻40-70Hz
CVT自激法低壓輸出	輸出電壓3～50V，輸出電流3～30A
測量時間	約40s，與測量方式有關
輸入電源	180V～270VAC，50Hz±1%，市電或發電機供電
計算機接口	標準RS232接口
打印機	煒煌A7熱敏微型打印機
環境溫度	-10℃～50℃
相對濕度	<90%
外形尺寸	460×360×350（mm)
儀器重量	28Kg

附件清單：

序號	名稱	數量
1	儀器主機	1臺

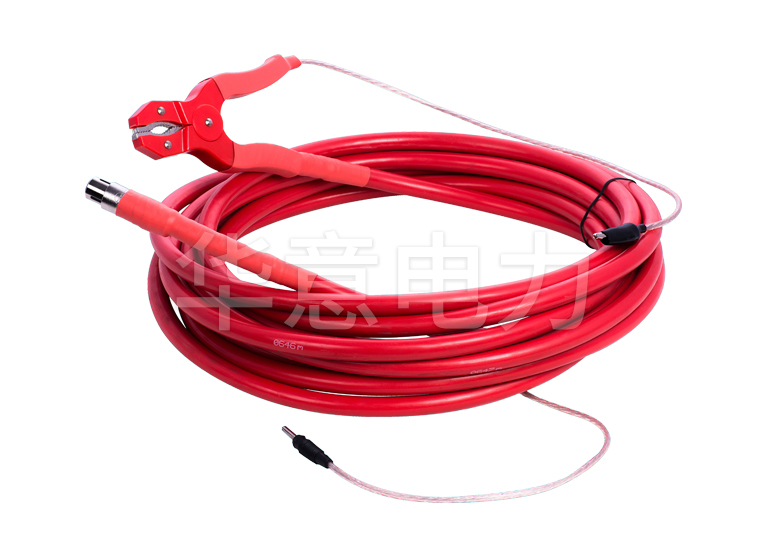

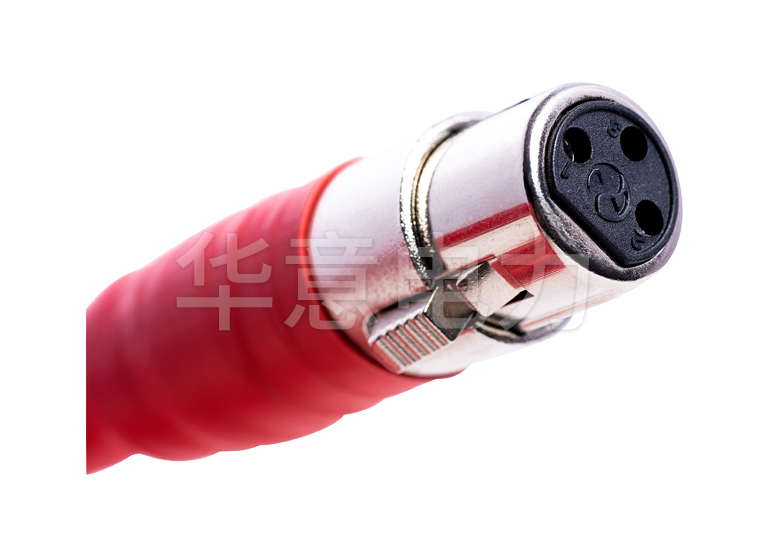

2	高壓電纜	1根

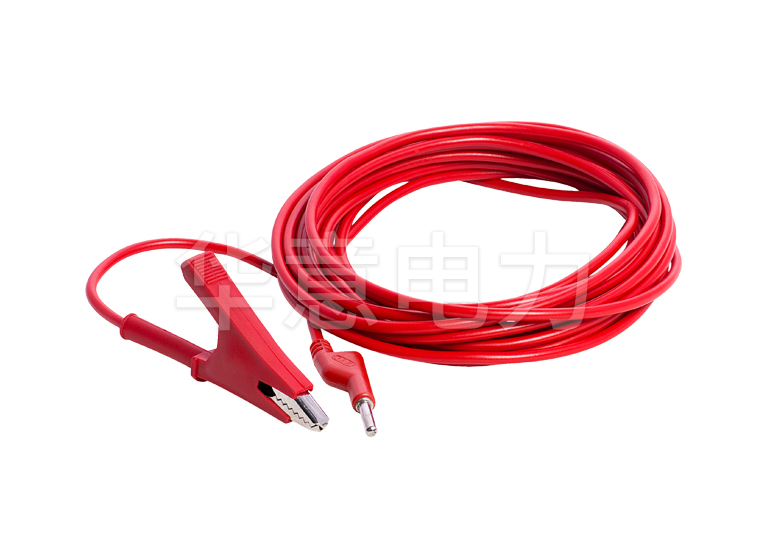

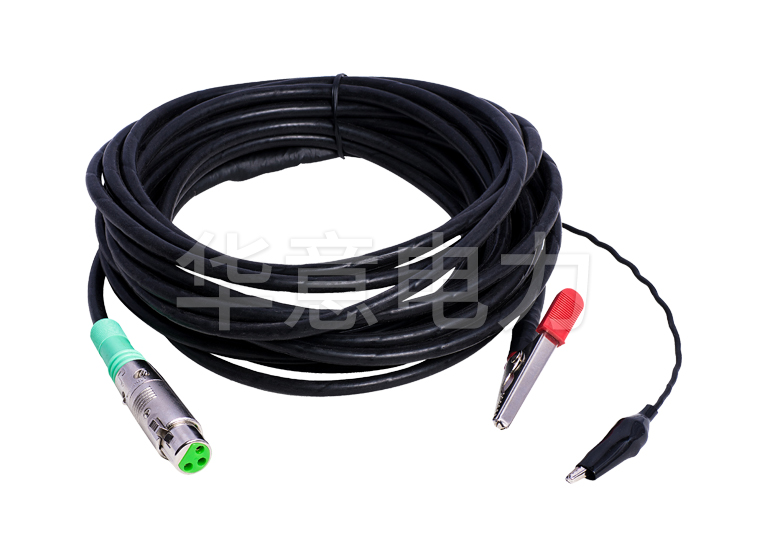

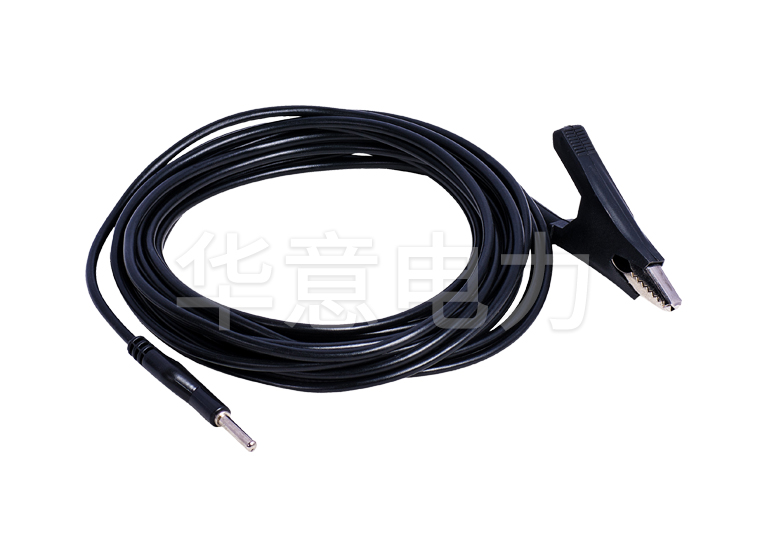

3	低壓電纜	2根
4	電源線	1根
5	接地線	1根
6	CVT線	1套

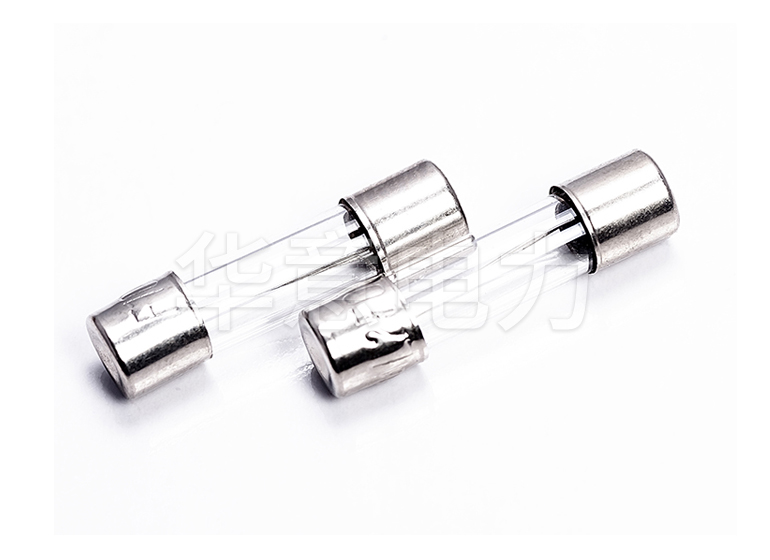

7	5A保險管（內置）	2只
8	打印紙（50ml）	1卷
9	說明書	1本
10	檢查報告	1份
11	合格證	1張

注：1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任
　　2.了解更多華意產品信息請進入產品中心。服務熱線：400-060-1718

JS-M 異頻介質損耗測試儀特點優勢 Selection Reference

1. 儀器采用復數電流法，測量電容、介質損耗及其它參數。測試結果精度高，便于實現自動化測量；

2. 儀器采用了變頻技術來消除現場50Hz工頻干擾，即使在強電磁干擾的環境下也能測得可靠的數據；

3. 儀器采用大屏幕液晶顯示器，測試過程通過漢字菜單提示既直觀又便于操作；

4. 儀器操作簡便，測量過程由微處理器控制，只要選擇好合適的測量方式，數據的測量就可在微處理器控制下自動完成；

5. 一體化機型，內附標準電容和高壓電源，便于現場測試，減少現場接線；

6. 儀器測量準確度高，可滿足油介損測量要求，因此只需配備標準油杯，和專用測試線即可實現油介損測量；

7. 設CVT測試功能，可實現CVT的自激法測試，無需外置附件，只需一次測量，C1,C2的電容和介損全部測出；

8. 反接線測試采用ivddv技術,消除了以往反接線數據不穩定的現象；

9. 具有反接線低壓屏蔽功能，在220kV CVT 母線接地情況下，對C11 可進行不拆線10kV 反接線介損測量；

10. 具有測量高電壓介損功能，能夠使用高壓變壓器或串聯諧振進行超過10kV電壓的介損試驗；

11. 接地保護功能，當儀器不接地線或接地不良時，儀器不進入正常程序，不輸出高壓。過流保護功能，在試品短路或擊穿時儀器不受損壞；

12. 觸電保護功能，當儀器操作人員不小心觸電時候，儀器會立即切斷高壓，保障試驗人員的安全；

JS-M 異頻介質損耗測試儀產品圖集 Product Atlas

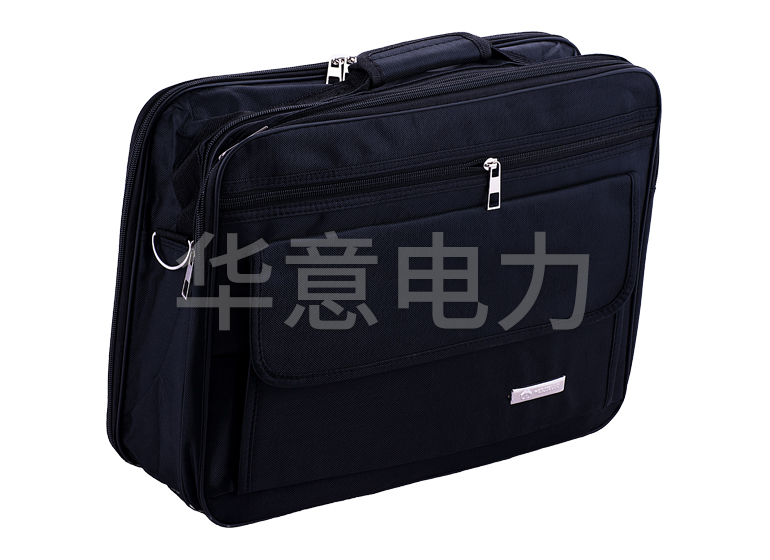

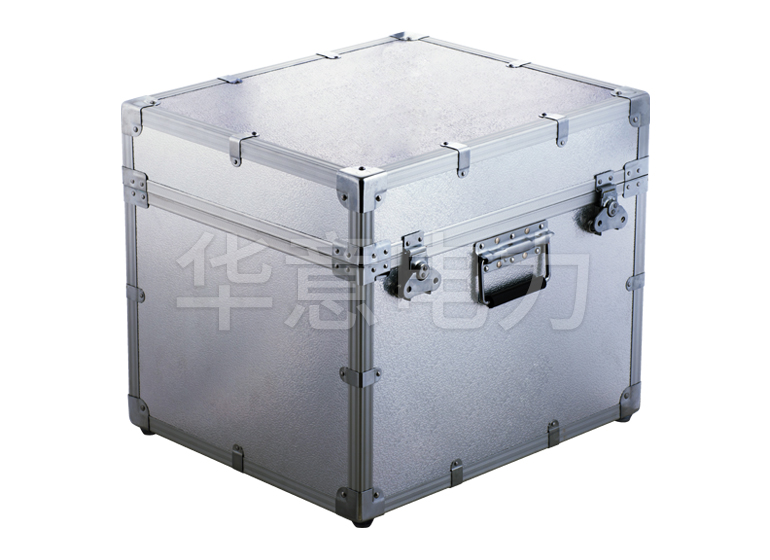

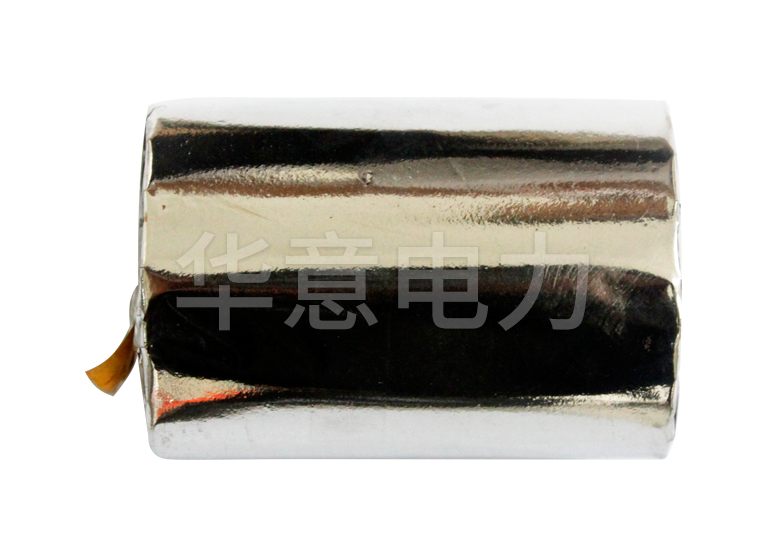

產品附件圖

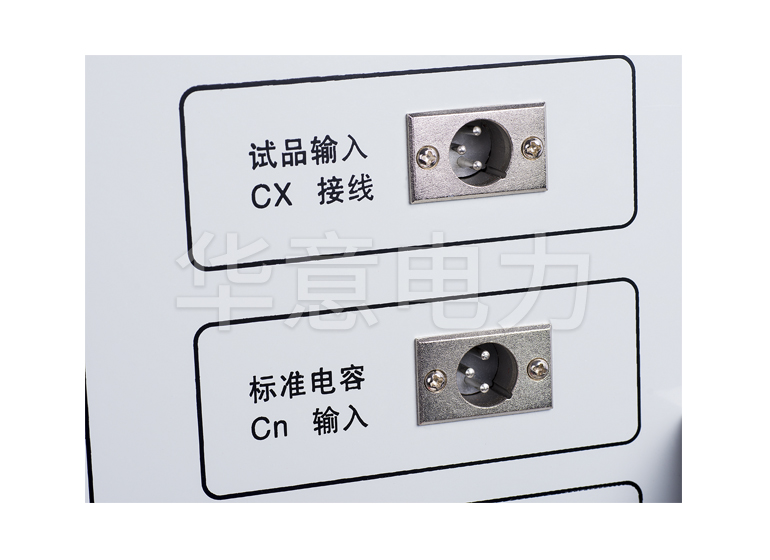

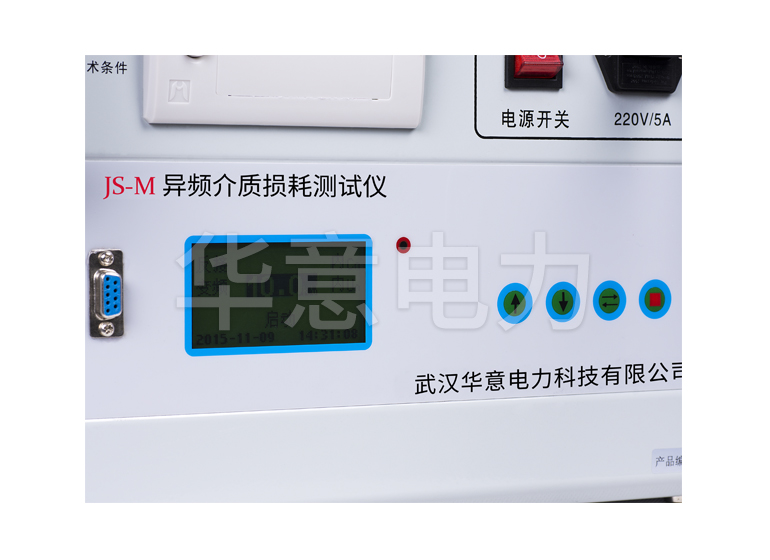

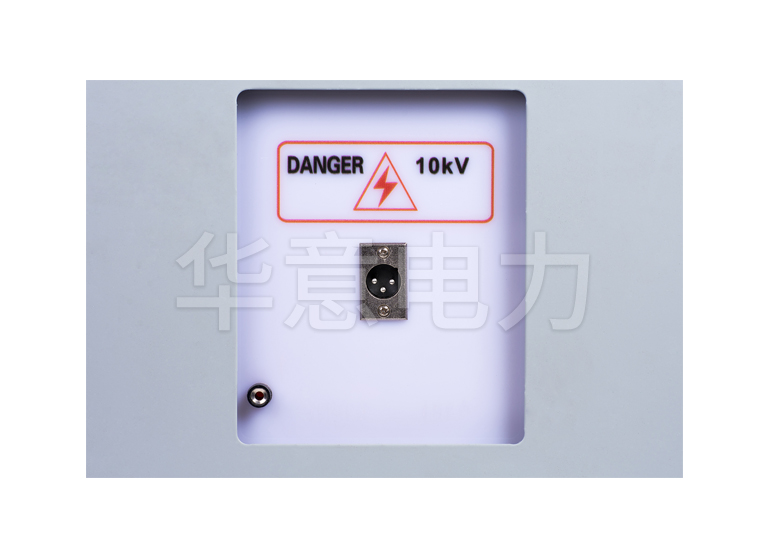

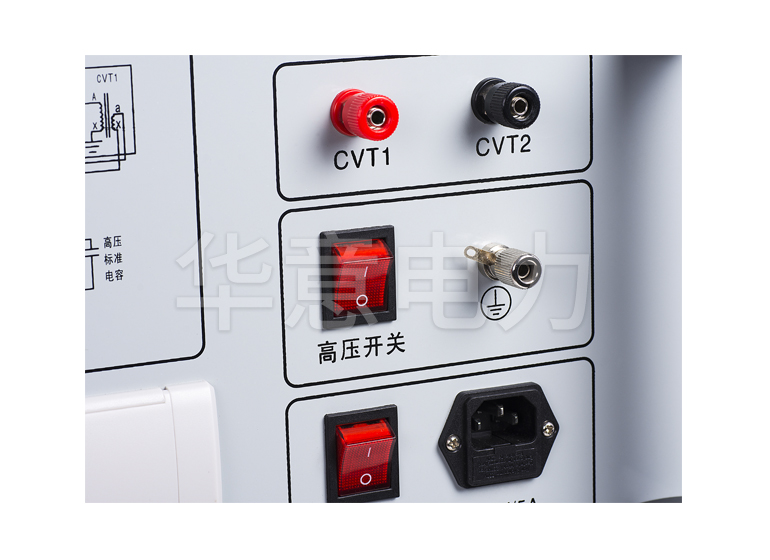

產品細節圖

JS-M 異頻介質損耗測試儀產品證書Product Certificate

說明：華意電力產品嚴格按照國電力家標準及行業規程生產制造，對每一臺產品的技術參數、外觀、性能進行嚴格進行出廠檢測試驗，并通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過GB/T19001-2019質量管理體系認證。精準測量、品質保障，我們始終堅持以責任和匠心做好每一臺產品。
