HYDS-H 帶電電纜識別儀

本儀器是用于將某一特定電纜從一束電纜中識別出來的專用儀器。它即能識別停電電纜，也能識別帶電電纜，滿足了電力施工現場對電纜識別的多重需求

參考標準：

說明書檢測報告

即能識別停電電纜，也能識別帶電電纜
高能鋰電池供電,使用方便，且設計小巧、功耗低、供電時間長、多級電量指示
彩屏LCD液晶顯示，精準電量提示

注：購買本產品的用戶可享受免費技術指導、一年質保、終生維護

咨詢熱線：400-060-1718 在線咨價

在線詢價

產品簡介
技術參數
特點優勢
產品圖集
產品推薦

本儀器是用于將某一特定電纜從一束電纜中識別出來的專用儀器。它即能識別停電電纜，也能識別帶電電纜，滿足了電力施工現場對電纜識別的多重需求。

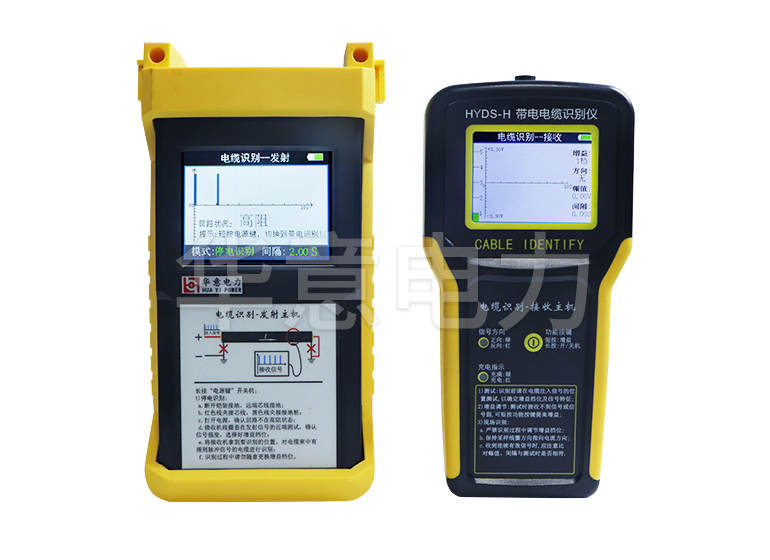

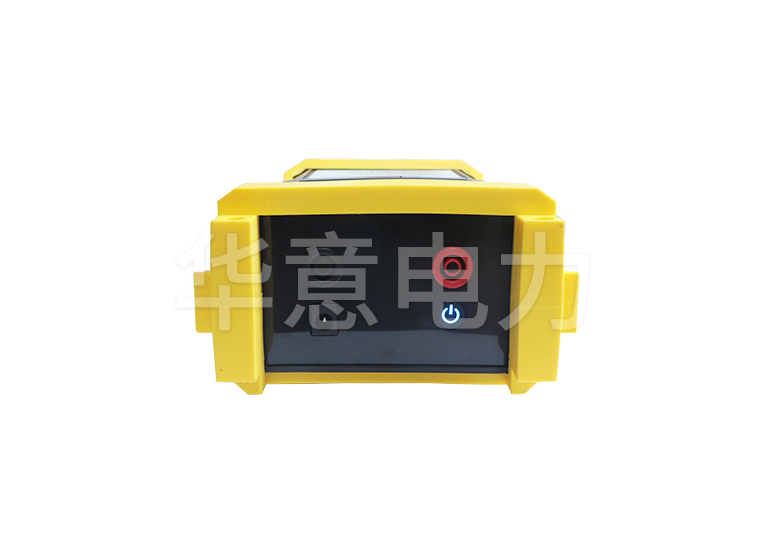

識別儀主要由發射主機、接收主機、發射連線、發射卡鉗與柔性測量線圈構成。識別儀的設計相比上一代產品更加緊湊小巧，攜帶方便。

產品別稱：帶電電纜識別儀,電纜識別儀,識別儀,電纜故障,電纜故障測試儀,電纜故障識別儀。

HYDS-H 帶電電纜識別儀技術參數 Technical Parameter

發射主機	充電電壓	DC12.6V
	功耗	≤3W
	發射卡鉗內徑	125mm
	輸出脈沖電壓	≈800V
	信號間隔	≈2秒
	工作時長	≥8h
	環境溫度	-35℃～+55℃
	環境濕度	≤95%RH
接收主機	充電電壓	DC12.6V
	功耗	≤1W
	識別方式	方向、幅值、間隔，三重判斷依據
	回路電阻范圍	停電--接地回路電阻≤5kΩ 帶電--接地回路電阻≤500Ω
	工作時長	≥12h
	環境溫度	-35℃～+55℃
	環境濕度	≤95%RH
機箱尺寸	長520mm寬350mm高170mm

附件清單：

序號	名稱	數量
1	測試儀	2臺

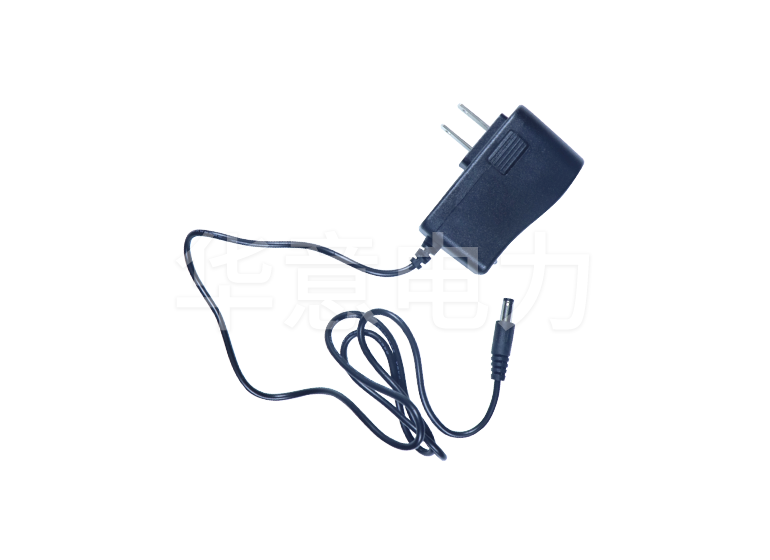

2	電源線	2根
3	接收線圈	1個

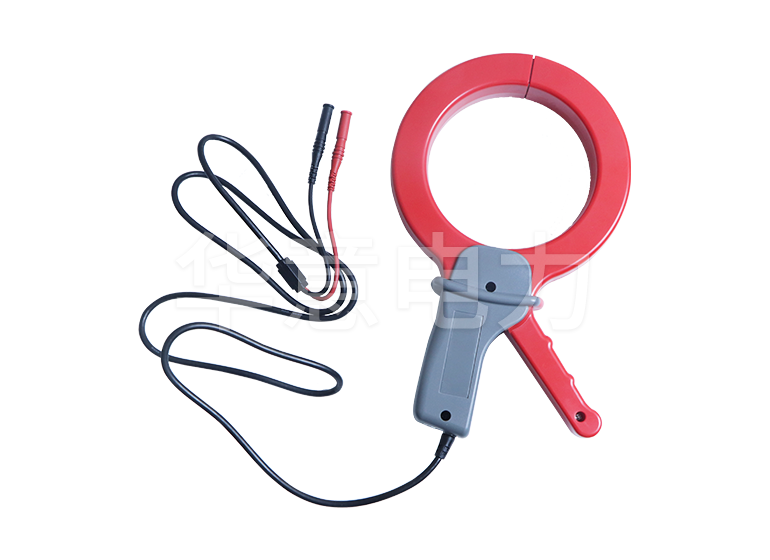

4	發射卡鉗	1個

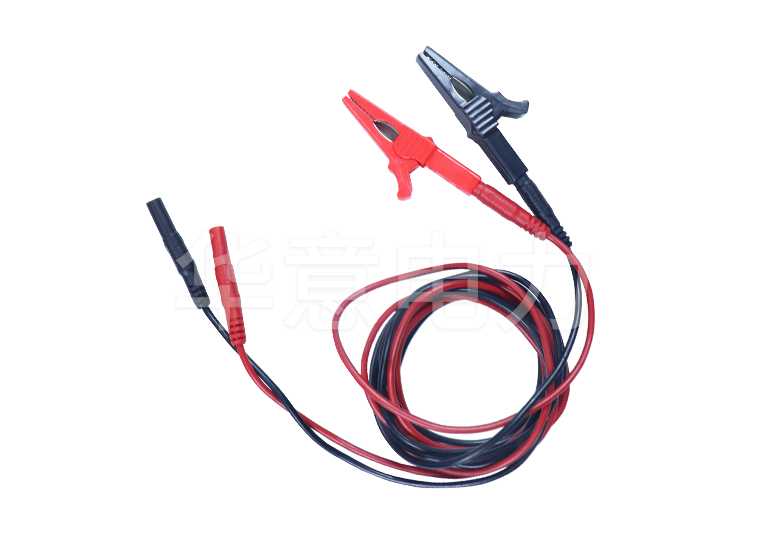

5	發射線夾	1個
6	產品使用說明書	1本
7	出廠報告	1張
8	合格證	1個

注：1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任
　　2.了解更多華意產品信息請進入產品中心。服務熱線：400-060-1718

HYDS-H 帶電電纜識別儀特點優勢 Selection Reference

1、發射主機采用高能鋰電池供電，無需現場220V電源接入，使用方便，且設計小巧、功耗低、供電時間長、多級電量指示；

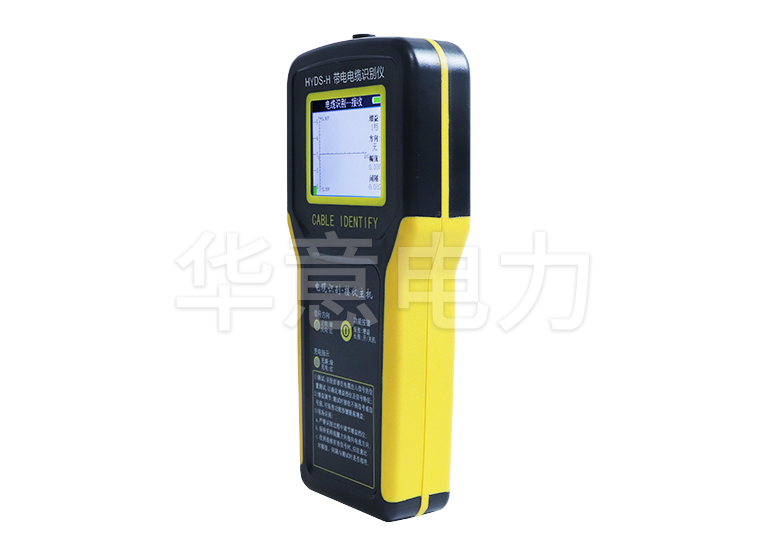

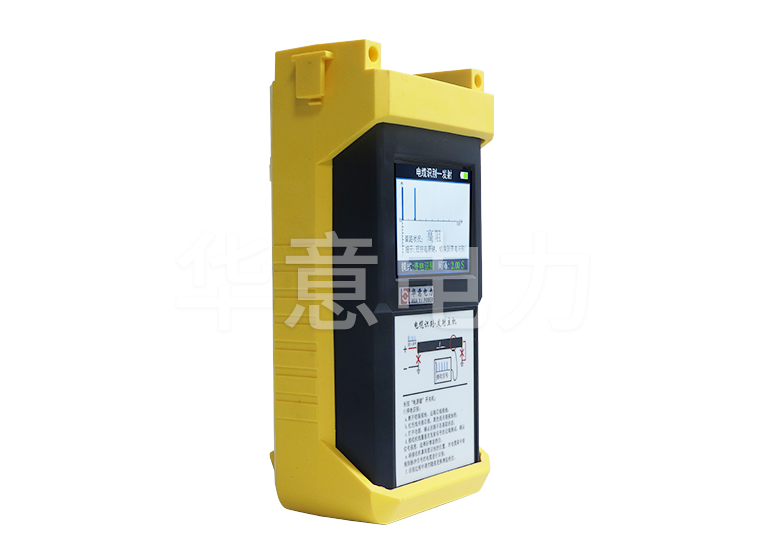

2、接收主機采用彩屏LCD液晶顯示，精準電量提示，同步顯示信號的方向、幅值、間隔作為有效判斷依據，并在時間軸上保留多個信號，通過連續的有效信號更準確的確定待識別電纜；

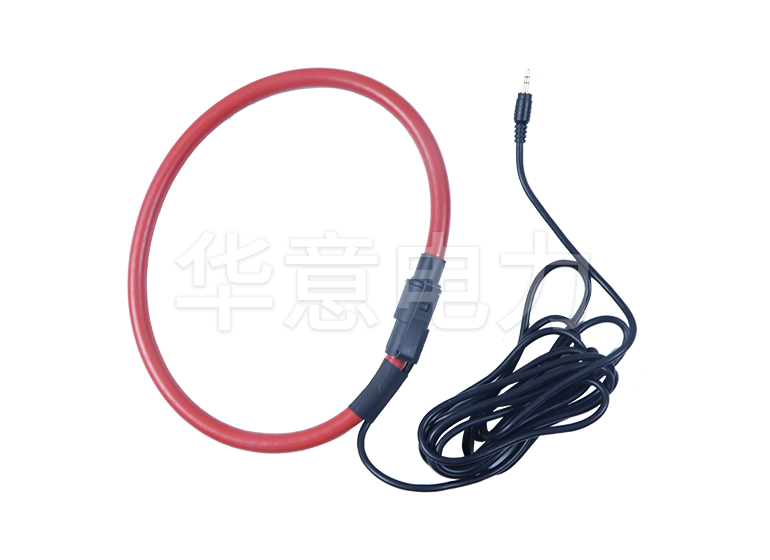

3、采用柔性測量線圈進行電纜識別，解決了電力現場電纜擁擠、疊壓導致傳統接收卡鉗無法卡入待識別電纜，而無法識別的問題；

4、配備發射卡鉗，通過卡鉗耦合的方式實現帶電識別的功能，做到一機多用；

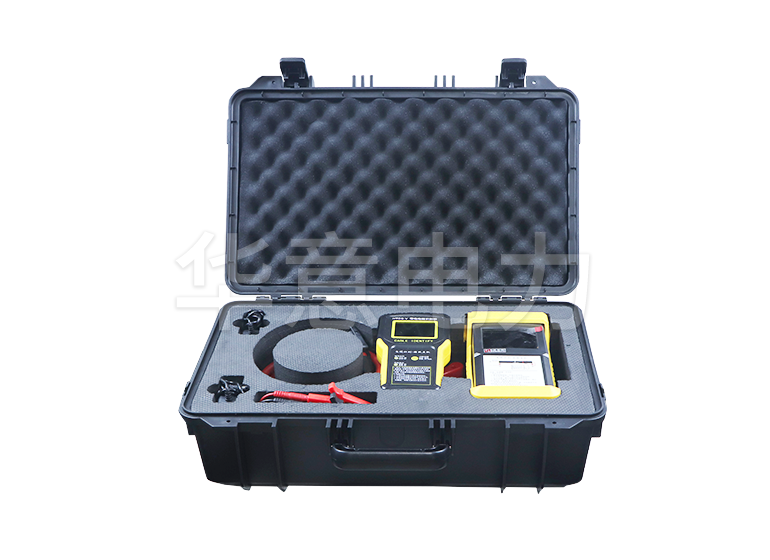

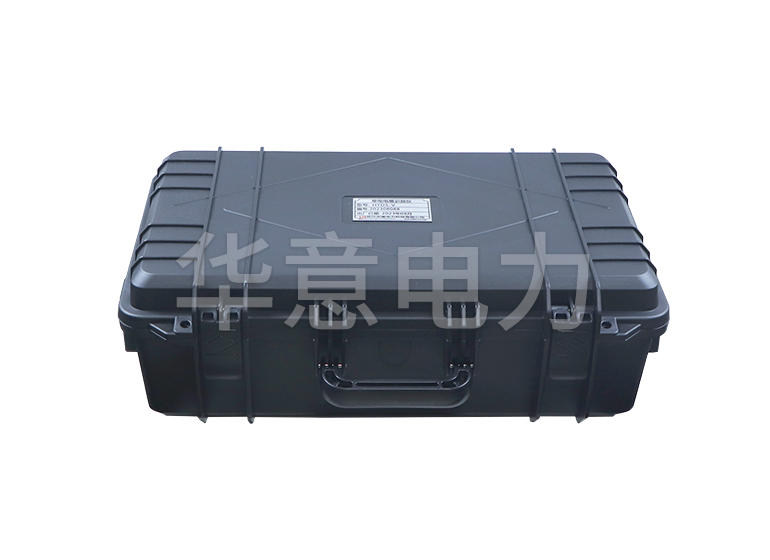

5、ABS高強度保護箱，有效的保護儀器，同時方便運輸及適應工地現場的惡劣環境；

HYDS-H 帶電電纜識別儀產品圖集 Product Atlas

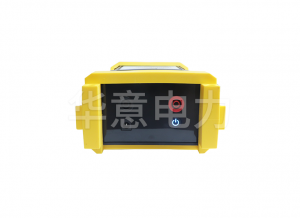

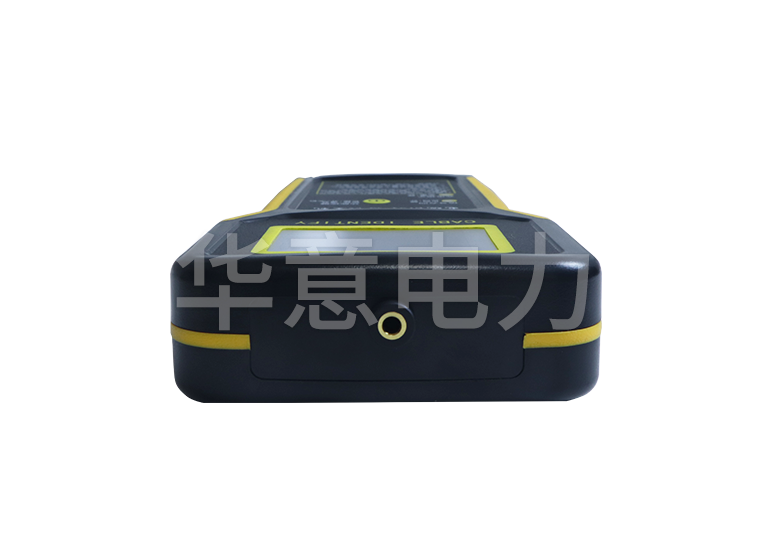

產品附件圖

HYDS-H 帶電電纜識別儀產品證書Product Certificate

說明：華意電力產品嚴格按照國電力家標準及行業規程生產制造，對每一臺產品的技術參數、外觀、性能進行嚴格進行出廠檢測試驗，并通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過GB/T19001-2019質量管理體系認證。精準測量、品質保障，我們始終堅持以責任和匠心做好每一臺產品。
