微機繼電保護測試儀“交流試驗”模塊是一個通用型、綜合性測試模塊，它有獨立的4相電壓和3相電流的測試單元以及按序分量輸出測試單元。微機繼電保護測試儀交流模塊試驗特點做個簡單說明，通過界面上的3P等按鈕進行相互的切換。這些獨立的單元互相調用，能充分滿足電力系統各種條件下的交流試驗測試。它們的共同點是：通過設置相應的電壓或電流為變量，賦予變量一定的變化步長，并且選擇合適的試驗方式(有“手動”、“半自動”和“全自動”三種試驗方式)，方便地測試各種電壓電流保護的動作值、返回值，以及動作時間和返回時間等，并自動計算出返回系數。

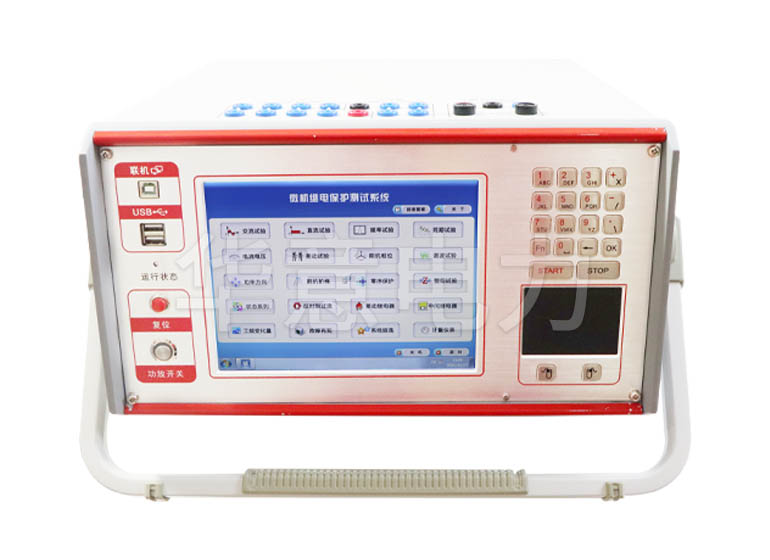

　　微機繼電保護測試儀

　　鑒于常用的是“四相電壓和三相電流”的單元，而其它幾個在使用方法上與此基本相同，所以下面僅以“四相電壓和三相電流”為例進行詳細介紹微機繼電保護測試儀交流模塊試驗特點：

　　可以靈活控制輸出4相電壓3相電流，同時輸出多種組合

　　具有按序分量輸出功能，直接設置序分量數值，自動組合出各相電壓、電流輸出，并按序分量進行變化輸出

　　各相電壓、電流輸出均可以任意設置幅值和相位，幅值可以設置上限限制

　　各量的幅值和相位、頻率均可以設置變化，變化步長均可任意設定

　　Ux可以設置多種輸出方式組合，也可以任意置數

　　可以全自動、半自動、手動變化，且在輸出時可以任意切換

　　在輸出狀態可以直接修改幅值、相位、步長以及變量的個數

　　可以直接顯示功率數值，用于校驗功率計量儀表

　　可測量動作值、返回值、動作時間、返回時間

　　微機繼電保護測試儀交流試驗測試時應注意事項

　　在測試常規繼電器時，“開關抖動延時”應設置得大一點，比如20ms 左右;若測試的返回值誤差過大，可能是由于繼電器接點抖動過大，這時可以選擇“手動”方式來完成;在測試繼電器的動作時間時，微機繼電保護測試儀輸出的交流量應大于保護的啟動值，以保證保護可靠動作。

　　在測試多段式過流保護時，一般是一段一段地分別進行試驗。也就是說，做Ⅰ段定值的時候，把Ⅱ段、II段都退出，然后逐步升電流直到保護動作。在這種方式下測出的動作時間往往是不準確的。測動作時間時，可直接由微機繼電保護測試儀輸出1.2倍及以上的整定動作值(低電壓保護為0.8倍及以下)，保證保護能夠啟動動作，這樣測出來的動作時間就比較準確。

　　測試距離保護時，短路阻抗在小于整定定值的時候保護才會出口，所以一般取定值的0.95倍來做試驗，可保證保護能夠可靠出口;在模擬接地距離故障的時候，零序補償系數一定要設置正確;校驗零序電流定值時，要注意區分定值單里給出的是3I的定值，還是Ⅰ的定值。如果是Ⅰ的定值，在測試模塊的左下角會有顯示，如果是3Ⅰ的定值， 則將左下角顯示的Ⅰ的值乘3，看是不是和定值一樣。對于距離和零序保護定值的校驗，后面有專門的校驗模塊，測試會更方便。

　　測試低周保護時，選擇頻率可變。頻率變化的步長根據精度的要求來設置，推薦選擇“自動”的方式來完成，因為低周有 df/dt 的閉鎖值，用手動方式的話不好控制。頻率從50開始下降一直降到保護動作為止，需要注意的是，間隔時間應該大于保護的動作時間。
