互感器特性綜合測試儀用于各種CT的實際接線方式
發布時間：2022-05-17 16:58:41
瀏覽次數：4012
互感器特性綜合測試儀用于測量與分析互感器的各種參數的綜合儀器，設備僅需進行簡單的數字設定：設定測試電壓、電流裝置將自動從零逐步升壓。測試全過程自動記錄數據，并自動地將伏安特性曲線描繪并顯示出來，省去手動調壓、人工記錄、整理、描曲線等煩瑣勞動。

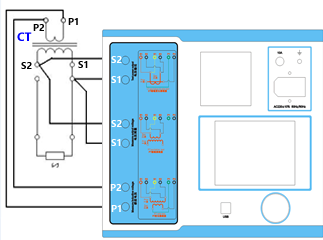

互感器特性綜合測試儀用于各種CT的實際接線方式，用于CT測試的基本接線步驟如下：
1.智能互感器測試儀用4mm2線將測試儀左側的接地端子連接到保護地。
2.智能互感器測試儀連接CT一次側的一個端子和二次側的一個端子到保護地。
3.智能互感器測試儀確保CT的其他端子全部從輸電線上斷開，其他繞組全部開路。
4.智能互感器測試儀用2.5mm2紅線和黑線將CT的二次側連接到測試儀“Output”S1和S2插孔，用1.2mm2黃線和黑線將CT的二次側連接到測試儀“Sec”的S1和S2插孔，注意兩根黑線連在CT二次側已接保護地的同一端子上。
5.智能互感器測試儀用1.2mm2綠線和黑線將CT的一次側連接到測試儀的“Prim”的P1和P2端子上，P2通過黑線與CT一次側連接到保護地的那個端子相連。
6.智能互感器測試儀檢查接線無誤，開始測試。
