串聯諧振測試裝置特點
發布時間：2022-05-27 17:01:39
瀏覽次數：3957
串聯諧振是一種電路特性。它也是串聯諧振測試裝置。

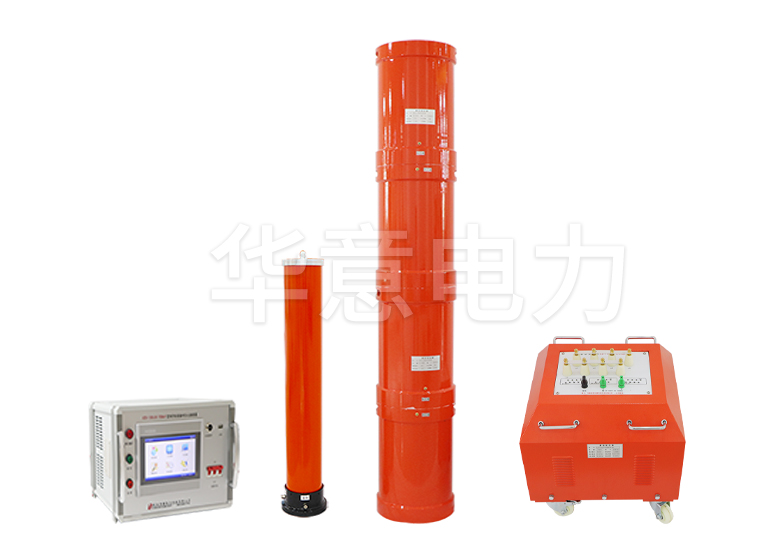

串聯諧振試驗裝置分為調頻型和調制型。一般由變頻電源、勵磁變壓器、電抗器和電容分壓器組成。測試對象的電容器和電抗器形成串聯諧振連接方式；分壓器并聯在被測物上，用于測量被測物上的諧振電壓，并產生過壓保護信號。
在電阻、電感和電容組成的串聯電路中，當電容電抗XC等于感抗XL，即XC=XL時，電路中電壓U和電流I的相位相同，電路呈現反抗。這種現象稱為串聯共振。當電路發生串聯諧振時，阻抗z=√R^2+(xc-xl)^2=R，電路中總阻抗最小，電流會達到最大值。
如果諧振頻率等于電源的頻率，電感和電容上的電壓可以比電源的電壓高很多倍。這就像在秋千上蕩秋千。只要遵守它的規定，不需要用很大的力，就可以擺動得越來越高，從而提升電壓。從理論上講，電容和電感的阻抗相互抵消，只剩下直流電阻，所以電流可以很大。電阻是耗能元件，電容和電感是儲能元件，電源是供能元件。如果一個周期內的補充能量大于電阻消耗的能量，則系統能量會增加（電感和電容兩端的電壓會增加），并且環路電流會增加，電阻消耗會增加，可以增加以達到平衡。電線電纜的測試是通過串聯升壓獲得高壓。
