如何使用匝數比測試儀進行測試

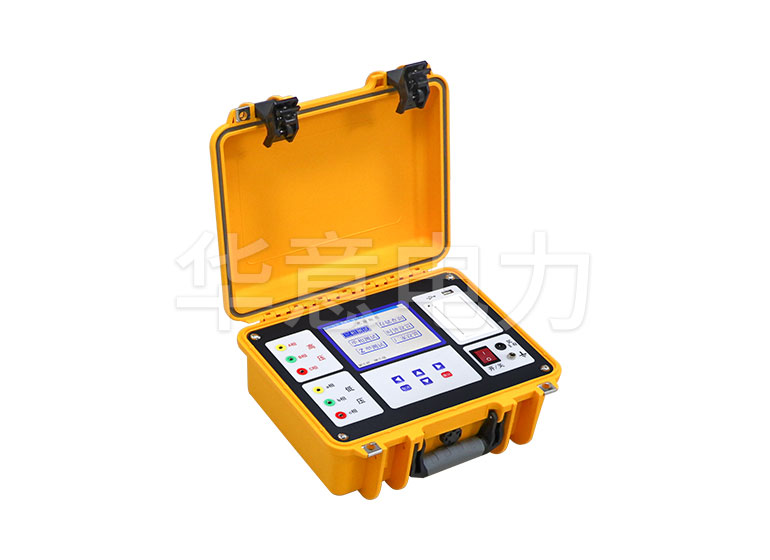

　　變比測試儀是一種交流低壓測試，有助于找出高壓繞組與所有其他空載繞組的比率 。它是一種單相和三相變壓器測試，可用于測量單相和三相分布中的勵磁電流、匝數比和繞組極性。實際上，它可以逐相測試電流、電位以及分接變壓器。首先，匝數比測試儀是一種用于對每個繞組的每個抽頭進行測試以及測量繞組之間的匝數比的設備。

　　最有可能的是，這些比率測量可以在應通過將感應讀取電壓除以施加電壓值來計算的整個抽頭位置中進行。但是，這種變比測試是專門針對三相變壓器進行的，但可以使用三相匝數比測試儀一次進行一次，直到完成所有三相變比測量。

　　通常，匝數比測試可以用變比測試儀采用以下方式，包括：

　　1. 隔離設備，對所有進出線電纜進行接地工作。

　　2. 將 H 指定的三相測試線連接到一端，并確保它正確地對齊線路。

　　3. 現在，你把另一端的X指定的三相測試連接起來，看看它是否對線。

　　4. 將所有 H1、H2、H3 測試連接到相應的 H1、H2、H3 變壓器套管或端子。如果存在 H0 端子或套管，您可以連接 H0 測試線。

　　5. 之后將X1、X2、X3 表筆分別連接到X1、X2、X3 變壓器套管或端子上，并同時連接X0。

　　6. 測量所有分接位置的匝數比。

　　7. 確認測量比例在計算比例的 0.5% 以內。
