變壓器過電阻的測量介紹
發布時間：2022-07-20 15:17:14
瀏覽次數：5161

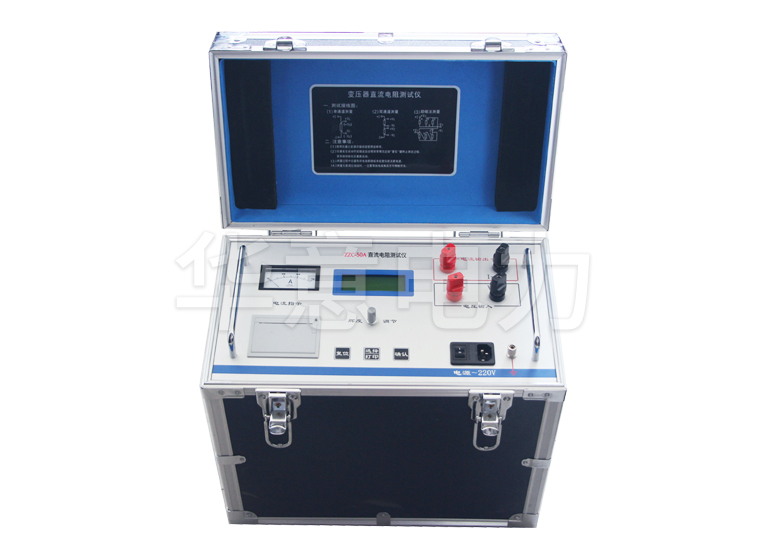

直流電阻的測量是為了檢查繞組焊接和繞組之間匝間短路的質量，分接開關位置是否正確、實際位置是否與指示一致、引線是否斷裂或松動、并聯繞組的繞組沒有斷股等，直流電阻的測量不僅是變壓器檢修，預測試和分接開關位置改變后的基本測試項目，還是故障后的重要檢查項目，因此，必須仔細進行直流電阻測試儀直流電阻的測量測試，以最小化測量誤差。
根據規定，對于160kVA以上的變壓器，相電阻和相電阻之間的差異通常小于三相平均值的2％，線路之間的差異通常小于三相平均值的1％；對于160kVA及以下的變壓器，相電阻和相電阻之間的差異通常小于三相平均值的4％，線路之間的差異通常小于三相平均值的2％，與相應部件中的測量相之間的差相比，測量相之間的差不應大于2％。
當直流電阻測試儀的測量電阻值超過限制時：
（1）首先，考慮是否存在測量誤差。例如是否連接了外部引線，測試引線是否過長或過細，接觸是否良好，電橋中的電池電壓是否不足。
（2）直流電阻的電阻值受溫度的影響很大，因此必須將其轉換為相同的溫度進行比較，并且一般以上層油溫為基礎。
（3）分接開關接觸不良，導致電阻值偏高的情況比較普遍。如開關干凈電鍍掉，彈簧壓力不足，應力不均勻以及過電壓觸點積碳，都會導致電阻值高，這時，分接開關蓋應打開，轉動幾次，一般即可消除。
