1.串聯諧振特性

　　電路是純電阻電路，終端電壓與總電流同相。此時，阻抗最小，電流最大。電感和電容上可能會產生比電源電壓大很多倍的高壓。因此，串聯諧振也稱為電壓諧振。在電力工程中，串聯諧振會導致過電壓和大電流，從而損壞電氣設備。所以，應避免串聯諧振。

　　在電感線圈與電容器并聯的電路中，并聯電路的終端電壓與電路總電流同相的現象稱為并聯諧振。并聯諧振電路的總阻抗最大，因此電路的總電流最小。然而，對于每個分支，其電流可能遠大于總電流。因此，電流諧振也稱為電流諧振。并聯諧振不會產生危及設備安全的諧振過電壓，但每個支路都會產生過電流。

　　2.串聯諧振的應用范圍

　　（1） LC串聯諧振電路諧振工作原理分析中阻抗特性的理解方法需要分為三個頻率點和頻帶，即諧振時輸入信號頻率高于諧振頻率，輸入信號頻率低于諧振頻率。

　　當輸入信號頻率等于諧振頻率時，電路諧振。LC串聯諧振電路的阻抗處于最小狀態，可以等效為純電阻。此時，流過整個諧振電路的信號電流最大。這是電路分析中最重要的一點。

　　（2） 當輸入信號頻率高于或低于諧振頻率時，LC串聯電路處于失諧狀態，電路阻抗大于諧振狀態。

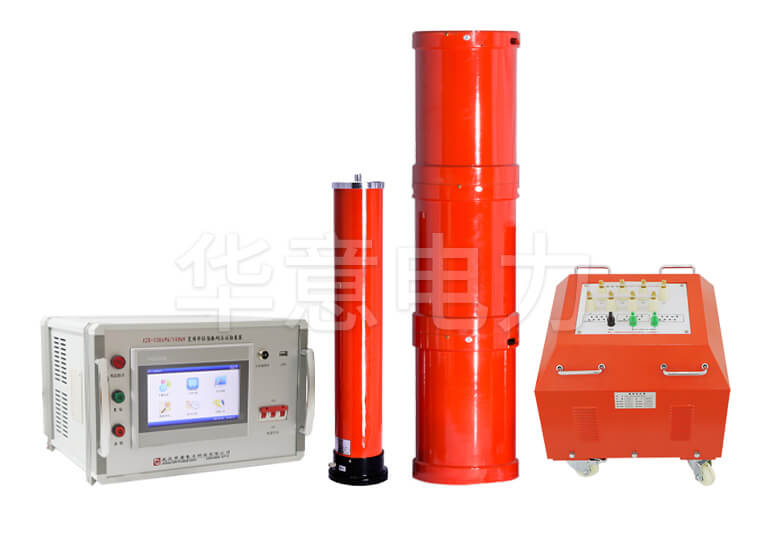

　　3.串聯諧振試驗系統的調諧

　　通過調整電抗器鐵芯的氣隙，電抗器的電感從鐵芯完全閉合時的最大值持續變化到鐵芯完全打開時的最小值（通常電抗器可以在鐵芯氣隙的4%到90%范圍內調諧）。當電抗器電抗等于回路電抗時，系統達到共振。

　　此時ωL=1/ωC

　　式中：l為電抗器電感；C為負載電容；ω是角頻率（ω=2πF，F(xiàn)是輸入功率頻率）。

　　以上就是華意電力對串聯諧振的特點和應用范圍的介紹，如果您還有其他想要了解的，歡迎在線或來電咨詢，我司有專業的技術經理竭誠為您服務。
