城市電網不斷發展，大型變電站越建越多，防止外力破壞和氣象條件影響，一般變電站都建成全戶內結構，把占地面積很大的母線、斷路器、隔離開關、電流互感器、電壓互感器、避雷器和接地開關等都組裝在一個箱體內，充以SF6氣體作為絕緣，稱為組合電器，又稱GIS。

　　耐壓試驗的目的在于檢查運輸過程中設備是否損壞及安裝是否正確。GIS絕緣系統包括兩部分，即SF6氣體及氣體與絕緣子交界面絕緣。檢查設備內部是否有異物，設備內部的清潔度和絕緣是否達到規定要求。

　　變頻串聯諧振耐壓試驗裝置適用于電力電纜、電力變壓器、發電機組（水力發電機或火力發 電機組）、電機、開關柜、GIS開關等大容量、高電壓的電容性試品的交接和預防性試驗。

　　變頻串聯諧振試驗方法和應用：

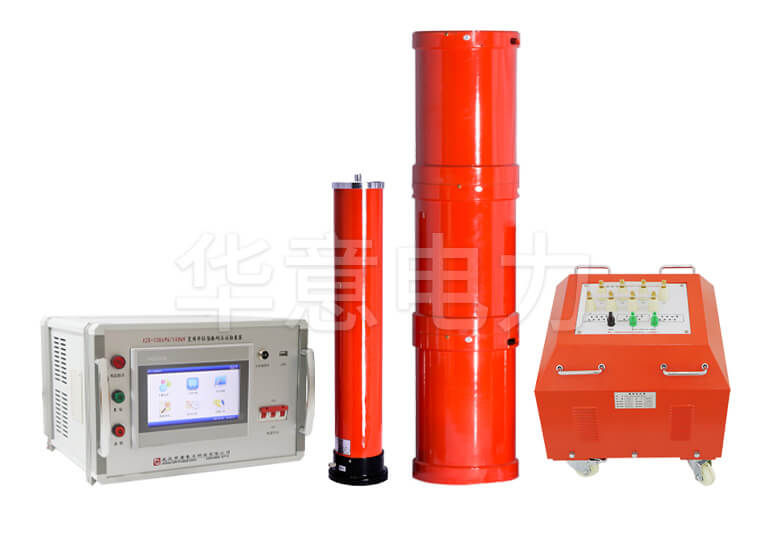

　　變頻串聯諧振試驗裝置主要由變頻控制器、勵磁變壓器、高壓電抗器、高壓分壓器等組成。變頻控制器又分兩大類，20kW及以上為控制臺式，20kW以下為便攜箱式；它由控制器和濾波器組成。變頻控制器主要作用是把幅值和頻率都固定的380V或200V工頻正弦交流電轉變?yōu)榉岛皖l率可調的正弦波。并為整套設備提供電源。勵磁變壓器的作用是將變頻電源輸出的電壓升到合適的試驗電壓。高壓電抗器L是諧振回路重要部件，當電源頻率等于1/（2π√LCX）時，它與被試品CX發生串聯諧振。

　　變頻串聯諧振試驗裝置采用固定電抗器、變頻電源，頻率變化范圍為30—300Hz。試驗時，根據被試設備電容量Cx的大小，預先選擇一個合適的電感值（可用4臺電抗器的串、并聯方法來達到），然后改變變頻電源的輸出頻率，使整個回路處于串聯諧振狀態，這樣就能在被試設備Cx兩端獲得很高的試驗電壓。

　　以上就是華意電力對變頻串聯諧振耐壓試驗的介紹，如果您還有其他想要了解的，歡迎在線或來電咨詢，我司有專業的技術經理竭誠為您服務。
