串聯諧振試驗裝置的技術優勢有哪些
發布時間：2023-11-23 14:25:03
瀏覽次數：1668

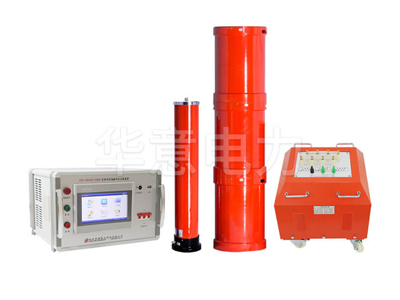

串聯諧振試驗裝置具有多種技術優勢，使其在電力系統應用中更為出色：
系統穩定性和可靠性：由于系統的變頻電源功率變換核心部件采用了進口功率元件，能夠確保電壓和頻率輸出的穩定。
降低電源容量需求：串聯諧振電源利用諧振電抗器和被試品電容諧振產生高電壓和大電流。在整個系統中，電源只需要提供有功消耗的部分，因此試驗所需的電源功率只有試驗容量的1/Q。
減少設備體積和重量：串聯諧振電源不僅省去了大功率調壓裝置和普通的大功率工頻試驗變壓器，而且諧振激磁電源只需試驗容量的1/Q，使得系統的重量和體積大大減少，一般為普通試驗裝置的1/5-1/10。
改善輸出電壓波形：諧振電源是諧振式濾波電路，能有效地改善輸出電壓的波形畸變，獲得接近正弦波形的良好輸出，有效防止諧波峰值對試品的誤擊穿。
防止大的短路電流燒傷故障點：當試驗對象發生擊穿或電路失諧時，電抗器會迅速限制短路電流，確保電路電流只有正常工作電流的1/q，從而不會增加對測試對象的損傷程度。
具備過電壓、過電流、零啟動和系統失諧保護功能：可以根據用戶的需求調整過電壓和過電流的保護值，并記錄測試產品的閃絡保護作用，為實驗分析提供有價值的數據。
出色的過濾性能：電路處于工頻諧振狀態時，對工頻基波電流的電抗較小，而對其他諧波電流的電抗較大，這使得其具備優異的過濾性能。
