變壓器繞組頻率響應測試儀使用方法
發布時間：2023-12-07 17:19:41
瀏覽次數：1564

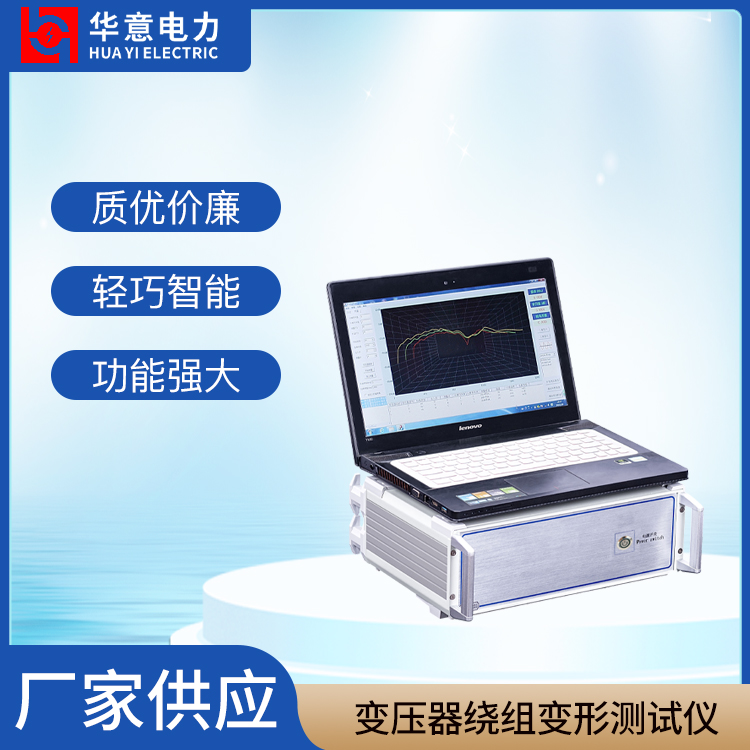

變壓器繞組頻率響應測試儀是一種高精度的測量系統，它主要由筆記本電腦和單片機構成，用于檢測變壓器內部繞組參數在不同頻域的響應變化。這種測試方法能夠量化處理這些變化，并根據其變化量值的大小、頻響變化的幅度、區域和頻響變化的趨勢，來確定變壓器內部繞組的變化程度。通過比較故障變壓器線圈間特征圖譜的差異，也能夠對故障程度進行判斷。
在使用變壓器繞組頻率響應測試儀時，首先需要啟動測試軟件，并導入待測變壓器的基礎參數信息。然后，將測試儀的信號輸入端連接到被測變壓器的繞組上，同時將輸出端連接到示波器或功率放大器上。接下來，設置測試系統的參數，如采樣頻率、頻帶寬度和增益等。之后，啟動測試程序，讓系統自動完成掃描和數據采集的過程。
在測試完成后，可以通過分析軟件對收集到的數據進行處理和分析。具體來說，就是檢測變壓器各個繞組的幅頻響應特性，并對檢測結果進行縱向或橫向比較，根據幅頻響應特性的差異，判斷變壓器可能發生的繞組變形。
